Pédale d'embrayage
|
La pédale d'embrayage sert à commander le débrayage
de la boite de vitesse. L'effort exercé par le conducteur est alors
de 5 daN au point F
Lorsque le conducteur appuis sur la pédale d'embrayage 3 en
F, l'effort est transmit en A et le câble de commande 4 est tiré
Nous nous proposons durant cette étude de quantifier l'effort exercé
sur l'axe de la pédale.
Figure N°1
| 2. Travail demandé
La masse des pièces composant le pédalier
est négligeable par rapport au efforts mis en jeu.
Les glisseurs ("forces") seront tracés à l'échelle 1mm=2N || ||
|
Figure N°2 |
2-1 Etude du ressort de rappel 6.
|
Le ressort est soumis à 2 forces. La direction des 2 forces directement opposées est CE. Complèter le tableau carctéristique des forces. Sur la figure n°3 représenter les efforts. |
Figure n°3
|
| Noms | Point d'application | Direction | Sens | Norme |
|---|---|---|---|---|
|
|
||||
| |

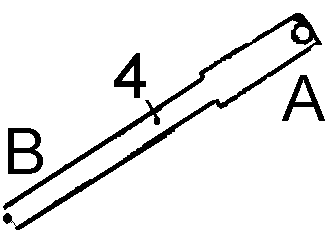

2-1 Etude de l'équilibre du tronçon AB du cable 4.
|
Le tronçon AB du cable 4 est soumis à 2 forces. La direction des 2 forces directement opposée est AB. Complèter le tableau carctéristique des forces. Sur la figure n°4 représenter les efforts. |
Figure n°4
|
| Noms | Point d'application | Direction | Sens | Norme |
|---|---|---|---|---|
|
|
||||
| |

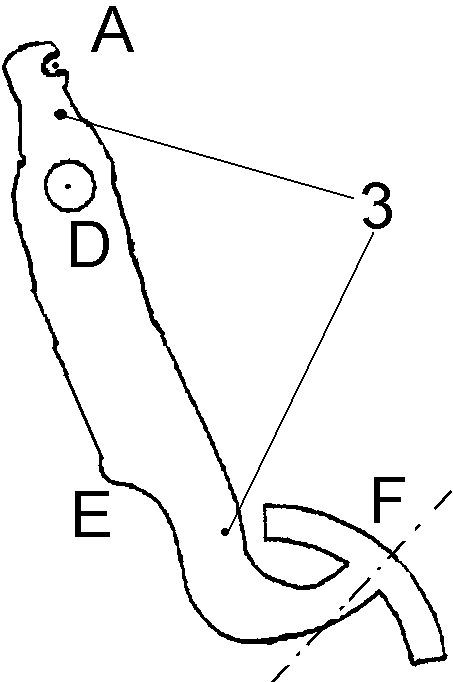

2-3 Etude de l'ensemble 3.
Figure n°5
| Noms | Point d'application | Direction | Sens | Norme |
|---|---|---|---|---|
|
|
|
|
||
| |
2-3-1 Force exercée par le conducteur.
La force excercée par le conducteur à la comme direction le trait mixte fin tracer sur la figure n°5. Donner les caractéristiques (dans le tableau ci-dessus) de la force et tracer la sur la figure n°5..
2-3-2 Les autres forces "connues".
Quel principe nous permet d'écire
=
-
? _________________________________
En déduire les caractéristiques des forces
et
, les écrire dans le tableau
et tracer les sur la figure n°5.
2-3-3 Détermination de la force
.
Tracer
=
+
Tracer
=+
Sachant que = -=
- -
- , en déduire les caractéristiques
de D
|| = ||
||
= 3daN
